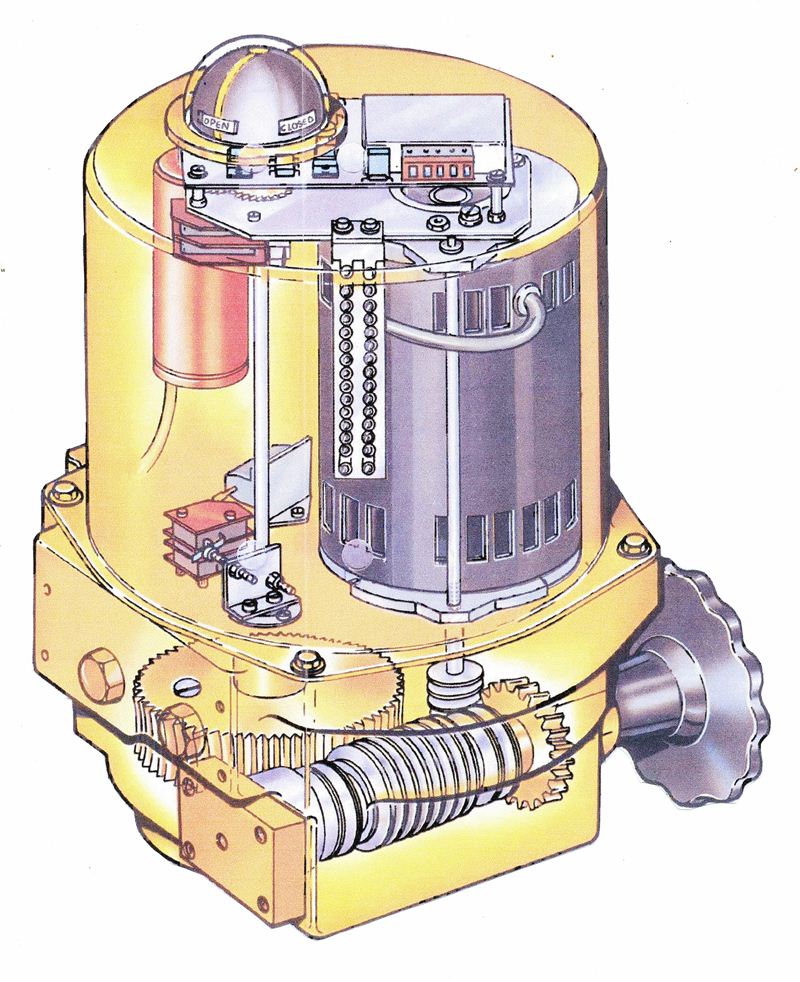

El-o-matic aktuatorer type EL er en serie kraftige elektriske aktuatorer, med ¼ omdrejning designet for at drive butterflyventiler, kugleventiler, fedtsmurte haner m.v. Tilslutningerne er standardiseret efter ISO 5211 flanger. Indvendigt firkantet udgangshul efter DIN eller ISO i spindelen.
Alle El-o-matic elektriske aktuatorer har robuste vandtætte huse, termisk overbelastningsstop og anti-kondensations varmeelementer for lang og problemfri drift.
Aktuatorerne kan leveres for flere driftsspændinger med manuel ”over-ride” og mulighed for elektronisk interface moduler. Dette gør dem anvendelige til såvel simple enkeltstående systemer som til vore dages avancerede systemer med PLC’er og procescomputere.
El-o-matic type EL aktuatorer leveres med drejningsmomenter fra 20 Nm til 800 Nm. (specialudførelser til 2500 Nm).
De er med snekkegear, som giver en nøjagtig styring af det drivende armatur og de er selvlåsende, hvilket gør dem særligt velegnede for drift af butterflyventiler.
El-o-matic type EL eletriske aktuatorer har alle styringsmuligheder. De har håndhjul for manuel ”over-ride”. Ekstra mekanisk endestopkontakter for visning af åben og lukket ventil og momentkontakter for at undgå overbelastning på de større aktuatorer. Visuel stilling er i en kuppel i toppen af aktuatorerne.
Nominel rotation
90 grader fabriksindstillet + - 3 grader. Indstillelig med endestopkontakter : 10 grader til 320 grader
Kapsling
IP65 (specialudf. IP67)
Temperaturområde
20C til +70C
Elektrisk tilslutning
Ved 12 og/eller 16 punkt terminalblok
Finish
2-komponent polyuretan - alle stålflader zinkbelagte
Levetid
Minimum 50.000 cyklus
Endestopkontakter
4xSPDT V3 micro switches
Momentkontakter
2xSPDT V3 micro switches (dog ikke type EL18 & EL25)
Stopbeskyttelse
Ved indbygget termostat i motorvindinger
Varmeelement
10 Watt
Driftspændinger
24 VDC eller 24 VAC
1x110-130V 50Hz eller 60 HZ
1x220-240V 50Hz eller 1x240-280V 60 Hz
3x380-415V 50Hz eller 3x415-460V 60Hz
Hus
Aluminiumlegering
Drivbøsning
Bronze (Støbejern)
Skruer m.v
Rustfrit stål
| EL55 |
EL100 |
EL150 |
EL200 |
EL350 | EL500 | EL800 | ||
| Drejningsmoment(Nm) |
Start |
55 |
100 |
150 | 200 |
350 | 500 | 800 |
| Drift |
20 | 35 | 53 | 70 | 123 | 175 | 280 | |
| Lukke/åbnetid (sec) |
50 Hz |
6 | 7 | 9 | 13 | 23 | 25 | 25 |
| Strømforbrug (A) |
220 V |
0,6 | 1,7 |
1,7 |
1,7 |
1,7 |
1,7 | 2,3 |
| 110 V |
1,1 | 2,9 |
2,9 |
2,9 |
2,9 |
2,9 | 4,5 | |
| 24 VDC |
5 | 8 |
8 |
8 |
8 |
8 | - | |
| Kraftforbrug (Watt) |
110 V |
100 | 225 |
225 |
225 |
225 |
225 | 315 |
| 220V | 72 | 200 |
200 |
200 |
200 |
200 | 305 | |
| 24 VDC | 45 | 118 |
118 |
118 |
118 | 118 | - | |
| Vægt (Kg) |
6 | 11 | 11 | 16,5 | 17 | 25,5 | 26 |
El-o-matic aktuatorer type ELS 18 og 25 er en serie små elektriske aktuatorer med drejningsmomenter fra 18 til 25 Nm.De er specielt designet for små kugleventiler. Strømforsyningen er 1-faset vekselstrøm eller jævnstrøm.
